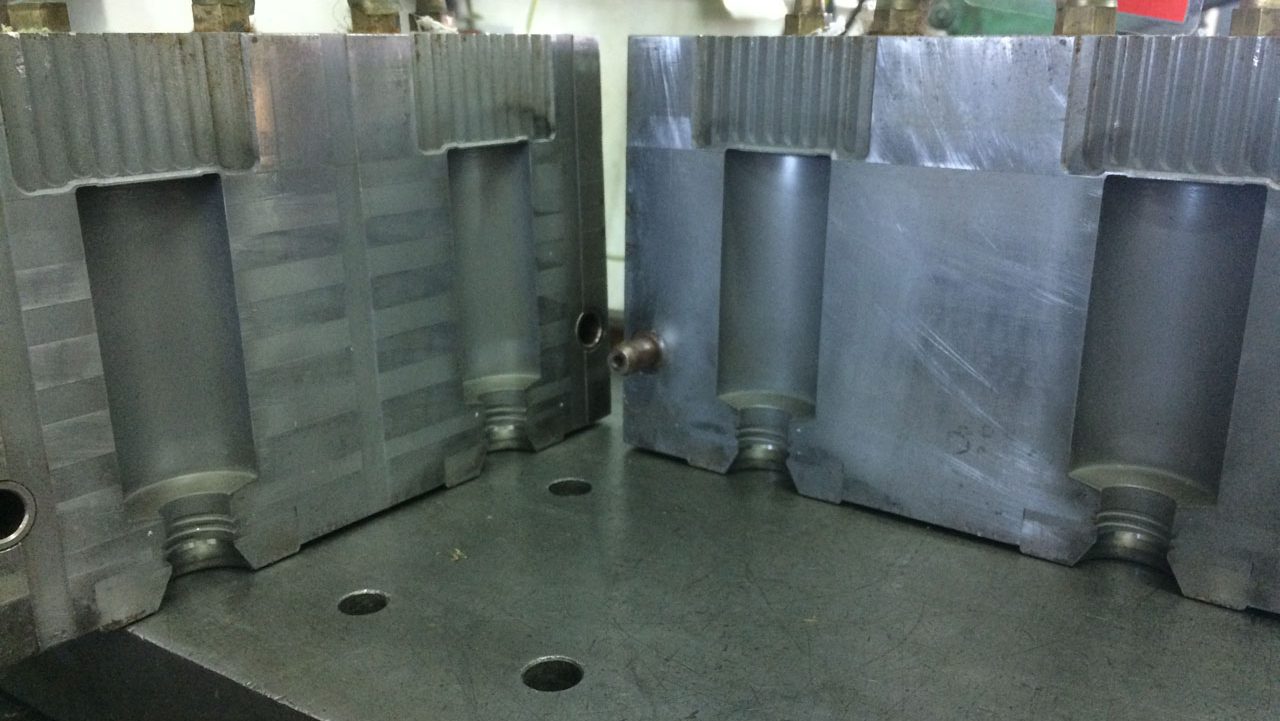

Czym są formy wydmuchowe i jak działają?

Poniżej opisano zasadę działania procesu: do formy trafia rozgrzana rurka z tworzywa albo wstępnie uformowany preform, który rozciągnięty i rozdmuchany strumieniem powietrza rozpycha materiał na ścianki; po schłodzeniu wyrób odwzorowuje wnętrze formy i jest wyjmowany. Technologia jest szybka i powtarzalna. Pozwala produkować butelki, kanistry, zbiorniki, elementy techniczne z komorami oraz obudowy.

Jakie są główne typy form do formowania wydmuchowego?

• Formowanie wydmuchowe z wytłaczania. Uniwersalne dla polietylenu i polipropylenu. Stosowane do butelek, kanistrów, zbiorników. Wariant z głowicą akumulacyjną umożliwia duże elementy o grubych ściankach. Możliwy rozdmuch wielowarstwowy dla barier.
• Formowanie wtryskowo-wydmuchowe. Preform i szyjka powstają przez wtrysk, a następnie są wydmuchiwane. Daje dobrą powtarzalność szyjek i gwintów. Częste w małych butelkach i fiolkach technicznych.
• Formowanie rozciągowo-wydmuchowe. Preform jest podgrzewany i rozciągany, a potem wydmuchiwany. Stosowane dla PET, czyli politereftalanu etylenu, gdy liczy się przejrzystość, niska masa i wytrzymałość na zgniatanie. Popularne w butelkach do napojów.
• Formy jednogniazdowe i wielogniazdowe. Liczba gniazd dopasowana do wolumenu, mocy maszyny i tolerancji.

Kiedy warto wybrać formy wydmuchowe zamiast innych metod?

• Gdy wyrób ma być pusty w środku, na przykład butelka, zbiornik, obudowa z komorą.
• Gdy liczy się niska masa przy zachowaniu sztywności.
• Gdy potrzebna jest szybka produkcja seryjna i krótki cykl.
• Gdy szyjka wymaga dokładnego gwintu i powtarzalności.
• Gdy konieczna jest bariera dla gazów lub zapachu, możliwa dzięki układom wielowarstwowym.
• Gdy konstrukcja ma miękkie przejścia i brak grubych bloków materiału. W pełnych, masywnych detalach lepiej sprawdza się wtrysk.

Jak dobierać materiał formy do planowanej produkcji?

• Aluminium. Dobre przewodzenie ciepła i krótsze czasy chłodzenia. Sprawdza się w prototypach oraz krótkich i średnich seriach. Mniejsza odporność na ścieranie niż stal. Możliwe utwardzanie powierzchni.
• Stal narzędziowa. Większa trwałość i stabilność wymiarowa. Wybierana do długich serii i wymagających tworzyw. Czas obróbki jest dłuższy, ale żywotność formy wyższa.
• Wkładki miedziane lub z miedzi berylowej. Stosowane punktowo do intensywnego chłodzenia w newralgicznych strefach, na przykład przy szyjce lub uchwycie.
• Stal nierdzewna. Przydatna przy pracy z mediami korozyjnymi oraz w strefach mających kontakt z mediami o podwyższonych wymaganiach higienicznych.
• Powłoki i napawanie laserowe. Zwiększają odporność miejsc narażonych na zużycie, ułatwiają serwis i odtworzenie krawędzi zgrzewu.

Dobór materiału zależy od planowanego wolumenu, rodzaju tworzywa, oczekiwanej faktury powierzchni, tolerancji oraz założeń dotyczących serwisu.

Jak parametry formy wpływają na jakość wyrobu?

• Linia podziału i zgrzew dna. Kształt i twardość krawędzi decydują o szczelności oraz ilości zadziorów.
• Kanały chłodzące. Ich średnica, układ i odległość od powierzchni formy wpływają na równomierność grubości ścianek, czas cyklu i deformacje.
• Odpowietrzenie. Mikroszczeliny i wkładki porowate pozwalają usunąć powietrze. Zmniejszają ryzyko przypaleń i matowych plam.
• Prowadzenie tworzywa. Centrowanie rurki lub preformy oraz programowanie grubości ścianki pomagają utrzymać równomierny rozkład materiału.
• Szyjka i gwint. Konstrukcja gniazda szyjki odpowiada za kompatybilność z nakrętką i szczelność. Tolerancje muszą uwzględniać skurcz materiału.
• Wykończenie powierzchni. Poler, mat, tekstury. Wpływ na wygląd, tarcie, etykietowanie i ślady użytkowania.
• Mechanizmy odkrawania i wypychania. Odpowiadają za powtarzalne usunięcie odpadów i stabilny cykl.

Jak wygląda proces prototypowania i weryfikacji formy?

Najpierw powstają założenia funkcjonalne produktu, jego pojemność, testy mechaniczne i wymagania higieniczne. Projektant tworzy model komputerowy wyrobu i formy. Wstępne analizy przewidują rozkład grubości ścianek i czas chłodzenia. Często przygotowuje się wydruk 3D modelu butelki do oceny ergonomii, etykiet i wyglądu.

Pierwsze próby wykonuje się na formie pilotażowej, zwykle aluminiowej i jednogniazdowej. Na maszynie sprawdza się rozdmuch, szczelność, masę, grubości ścianek oraz odporność na zgniatanie i upadek. Na tej podstawie wprowadza się korekty, na przykład w zgrzewie, chłodzeniu lub programie grubości rurki. Po zatwierdzeniu pierwszych sztuk przechodzi się do formy docelowej i ustalenia parametrów produkcji.

Jakie ograniczenia technologiczne ma metoda formowania wydmuchowego?

• Niższa dokładność wymiarowa niż we wtrysku. Wymagane są większe tolerancje.
• Trudność w odwzorowaniu ostrych krawędzi i drobnych detali. Zalecane są promienie i równomierne przejścia.
• Ograniczenia w podcięciach i elementach wewnętrznych. Wymagają rozwiązań specjalnych.
• Zmiany grubości ścianek w złożonych kształtach. Programowanie grubości pomaga, lecz nie zawsze całkowicie wyrównuje ścianki.
• Obecność linii podziału i zgrzewu dna. Wpływ na estetykę i parametry.
• W układach wielowarstwowych rośnie złożoność procesu i ilość odpadów technologicznych.
• Zakres rozmiarów skrajnych wymaga wyspecjalizowanych maszyn, co ogranicza dostępność i harmonogram.

Jak przygotować się do wyboru formy do swojego projektu?

• Zbierz wymagania funkcjonalne. Pojemność, kształt, wytrzymałość, szczelność, zgodność z kontaktem z żywnością lub chemią.
• Określ planowany wolumen roczny i horyzont życia formy. To ułatwi decyzję o materiale formy i liczbie gniazd.
• Wybierz tworzywo pod kątem recyklingu, odporności chemicznej, przejrzystości i bariery. Określ wymagania dotyczące dopuszczeń do kontaktu z żywnością i norm, których musi spełniać tworzywo, oraz dołącz informacje o dostępnych certyfikatach. Zastanów się nad warstwą barierową lub dodatkiem recyklatu poużytkowego.
• Ustal standard szyjki, nakrętki, etykietowania i znakowania. Zaplanuj próby linii nalewania i pakowania.
• Podaj dane o maszynie, na której będą próby i produkcja. Rozstaw, siła zamykania, rozmiar stołu, rodzaj procesu.
• Przygotuj model 3D i rysunki 2D z tolerancjami. Opisz kryteria akceptacji i metody kontroli jakości.
• Zaplanuj etap prototypu i czas na korekty. Uwzględnij serwis oraz możliwość regeneracji formy, na przykład przez napawanie laserowe i obróbkę precyzyjną.

Formy wydmuchowe łączą projekt, materiał i precyzję wykonania. Dobra decyzja na starcie ułatwia produkcję, skraca cykl i podnosi powtarzalność, a dojrzały proces prototypowania ogranicza ryzyko. Warto patrzeć na całość: od wymagań produktu, przez konstrukcję formy, po plan serwisu i weryfikacji.
