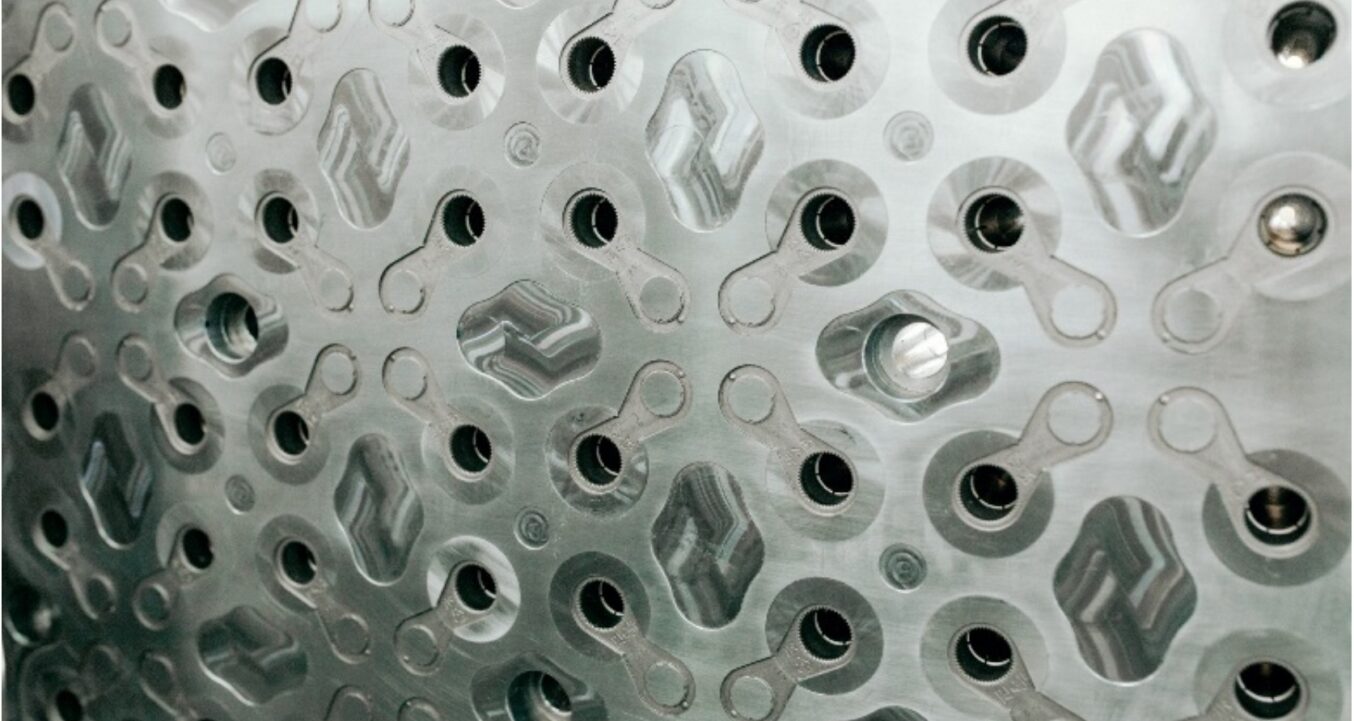

Co to jest forma ciśnieniowa i do czego służy w produkcji?

Co to jest forma ciśnieniowa i do czego służy w produkcji?
Wiele metalowych i plastikowych części powstaje w ułamku sekundy, w powtarzalny sposób i z gładką powierzchnią. Za tym efektem stoi forma ciśnieniowa i dobrze zaprojektowany proces. Jeśli planujesz serię detali o stałej jakości, warto zrozumieć, jak działa forma i kiedy się opłaca.

Czym jest forma ciśnieniowa i jak działa?

Forma ciśnieniowa to narzędzie, do którego pod ciśnieniem wtłacza się roztopiony materiał, aby otrzymać gotowy detal.

Składa się z dwóch współpracujących połówek oraz układów prowadzenia, wlewów, chłodzenia i odpowietrzania. W die castingu tworzy gniazdo dla stopów metali nieżelaznych, a w wtrysku tworzyw dla granulatu przetapianego w wtryskarce. Materiał wypełnia kształt formy, krzepnie lub stygnie, a następnie detal jest wyjmowany przez układ wypychania. Powtarzalność zapewnia stabilne ciśnienie, kontrola temperatury i odpowiednia konstrukcja gniazda.

Do czego służy forma ciśnieniowa w produkcji?

Forma służy do seryjnego wytwarzania detali o stałych wymiarach, wysokiej powtarzalności i dobrej jakości powierzchni.

Stosuje się ją, gdy liczy się krótki czas cyklu i niska zmienność między sztukami. Umożliwia produkcję cienkościennych elementów, złożonych geometrii oraz zintegrowanych detali ograniczających montaż. Pozwala też przenieść funkcje do wyrobu, na przykład poprzez żeberka usztywniające czy kanały. Dzięki temu skraca się łańcuch obróbek wtórnych.

Z jakich materiałów wykonuje się narzędzia formujące?

Narzędzia formujące tworzy się z materiałów odpornych na temperaturę, ciśnienie i zużycie, a elementy pomocnicze dobiera się pod kątem przewodnictwa ciepła i tarcia.

  • Stale narzędziowe do pracy na gorąco do gniazd, wkładek i suwaków.
  • Stale narzędziowe do pracy na zimno do płyt nośnych i elementów prowadzących.
  • Stopy miedzi o wysokiej przewodności do wkładek chłodzących i miejsc wymagających intensywnego odbioru ciepła.
  • Węgliki spiekane do elementów narażonych na ścieranie.
  • Powłoki PVD lub CVD oraz azotowanie do poprawy odporności na zużycie i adhezję.
  • Stale nierdzewne lub pokrycia antykorozyjne w środowiskach wymagających ochrony.

Jak projekt formy wpływa na jakość i powtarzalność detalu?

Dobrze zaprojektowana forma stabilizuje proces, obniża odrzuty i daje przewidywalne wymiary.

Kluczowe jest prowadzenie przepływu przez układ wlewowy, tak aby ograniczyć pęcherze i zimne złącza. Równomierne chłodzenie stabilizuje skurcz i zapobiega paczeniu. Odpowietrzenie usuwa gazy, które tworzą porowatość. Linie podziału, kąty demontażowe i rozmieszczenie wypychaczy muszą chronić powierzchnię estetyczną. Tolerancje i kompensacje skurczu trzeba uzgodnić z materiałem. Symulacje przepływu i krzepnięcia pomagają przewidzieć problemy przed frezowaniem stali. Wkładkowa budowa formy ułatwia serwis i szybkie modyfikacje.

Jakie są główne zalety i ograniczenia formowania pod ciśnieniem?

Formowanie pod ciśnieniem daje szybki cykl, wysoką powtarzalność i dobrą powierzchnię, ale wymaga przygotowania i dbałości o narzędzie.

  • Zalety:
  • Krótki czas cyklu i wysoka wydajność.
  • Wysoka powtarzalność wymiarowa.
  • Dobra jakość powierzchni i możliwość odtworzenia detali.
  • Produkcja cienkościennych i złożonych kształtów.
  • Integracja kilku funkcji w jednym detalu.
  • Ograniczenia:
  • Wysokie nakłady początkowe na przygotowanie formy i uruchomienie procesu.
  • Opłacalność głównie przy większych seriach.
  • Ryzyko porowatości i wad przepływowych przy niewłaściwych parametrach.
  • Wymogi dotyczące kątów demontażowych i grubości ścian.
  • Ograniczenia materiałowe dla niektórych stopów i tworzyw.

W jakich branżach i produktach najczęściej stosuje się formy?

Formy ciśnieniowe i wtryskowe są standardem w wielu gałęziach przemysłu.

  • Motoryzacja: obudowy, elementy konstrukcyjne, detale wnętrza.
  • Elektronika i elektrotechnika: obudowy, złącza, radiatory.
  • AGD: elementy mechaniczne, korpusy, pokrętła.
  • Lotnictwo i transport: lekkie korpusy i komponenty.
  • Budownictwo i armatura: okucia, złączki, korpusy zaworów.
  • Narzędzia i sprzęt przemysłowy: rękojeści, obudowy, elementy mechanizmów.

Jak konserwować i naprawiać formy, by wydłużyć ich żywotność?

Kluczem jest regularna profilaktyka, czyszczenie, dokumentacja zużycia i szybki serwis zużytych stref.

  • Systematyczne czyszczenie gniazd z nagarów i osadów, kontrola odpowietrzeń i wlewów.
  • Przeglądy po seriach, pomiar krytycznych wymiarów i kontrola luzów prowadzeń.
  • Konserwacja antykorozyjna i właściwe warunki magazynowania między seriami.
  • Prawidłowe smarowanie suwaków, wypychaczy i elementów ruchomych.
  • Naprawy lokalne: polerowanie, szlifowanie, wymiana wkładek i wypychaczy.
  • Odbudowa geometrii przez napawanie laserowe, a następnie obróbka CNC i elektrodrążenie.
  • Prowadzenie karty życia formy z liczbą cykli, historią awarii i korekt.

Jak ocenić opłacalność wdrożenia formowania pod ciśnieniem?

Ocena opłacalności wymaga spojrzenia na całość kosztów życia formy i planowaną serię.

  • Wielkość i harmonogram serii oraz możliwe zmiany projektu.
  • Tolerancje, jakość powierzchni i wymagania funkcjonalne detalu.
  • Czas cyklu, wskaźnik odrzutów i dostępność materiału.
  • Nakład na projekt, wykonanie, testy i integrację z prasą lub wtryskarką.
  • Serwis, utrzymanie ruchu i plan przestojów.
  • Porównanie z alternatywami technologicznymi, na przykład obróbką skrawaniem, odlewaniem grawitacyjnym lub drukiem 3D.
  • Wartość skrócenia łańcucha dostaw, na przykład dzięki integracji kilku części w jeden detal.

Zrozumienie działania formy, doboru materiałów i zasad projektowania pozwala budować proces stabilny i przewidywalny. Dobrze przygotowana forma pracuje długo i równo, a serwis w odpowiednim czasie zwiększa jej żywotność. Gdy seria rośnie, formowanie pod ciśnieniem staje się ważnym narzędziem do skalowania produkcji i utrzymania jakości.
